总线阀岛的结构和应用你了解吗

时间:2021-03-19 14:55:25 点击次数:

    气动力中的总线阀岛是指由中央控制单元和空气供给系统相结合,并与可编程逻辑控制器(PLC)相连接的若干独立阀门的组合。

    总线阀岛的结构和作用。

    总线阀岛用来控制一定量的阀门和信号处理程序。气动致动器(如过程阀)可以通过压力开关,从而实现对流体的控制和调节。像单阀门一样,电信号可以转换成气动信号。

    总线阀岛通常包括通信模块,气动模块和各种接口。

    广泛应用于工艺自动化和工厂自动化。已成为医药、化妆品、食品、饮料等行业过程自动化不可缺少的一环。

    阀岛越来越多地用于工业4.0中的电动气动系统,并与多种诊断功能相结合。如果对整个系统的自动化和/或运行的安全性要求较高,则可采用这些方法。这种"装置"对于有多个阀门的小型机器和大型系统是非常有用的。

    一般情况下,在开关柜上可以节省安装空间。举例来说,过程阀和其他执行器可以从一个中心位置来控制。

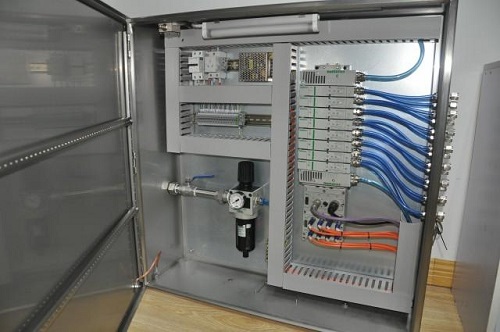

总线阀岛的结构和应用你了解吗(图1)

    在潜在爆炸区域的应用。

    只有在可能发生爆炸的情况下,才能在有限范围内使用电器。开关装置时,可能会有火花产生,引燃爆炸的空气/气体混合物。

    这样,阀岛就成为了这些区域能够通过空气分散控制过程阀的有效解决方案。如果获得了适当的认证,它们可以安装在ATEX2区域中。在ATEX1地区,我们的阀岛8650型甚至可用于潜在爆炸区域。

    在水厂中装置阀岛的应用

    一般来说,在水厂中,每一个水处理步骤都通过各自的组件和控制柜,彼此独立,自动进行,以确保不间断地供应饮用水并进行质量控制。

    在清洁工艺的生产系统的阀岛的应用。

    生产实施中,包括“CleaninPlace”清洁流程,通常有工艺阀组。这种情况下,阀岛尤其适用,因为借助阀岛,多过程阀的控制设计可以特别有效。

    在外部进行清洗的机器和系统需要适当保护电子部件不受腐蚀介质的影响。所以阀岛通常安装在控制箱内。此外,由于管理集中,安装工作量也有所减少。

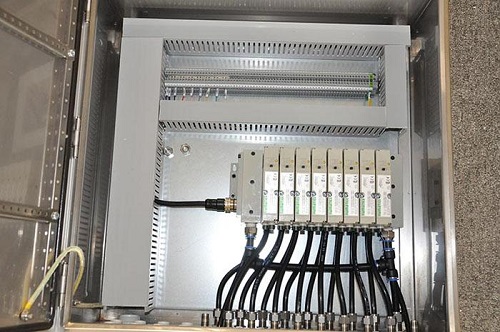

总线阀岛的结构和应用你了解吗(图2)

    借助于总线系统,可将各种电气、气动和机械功能整合为一个阀岛。这一功能的结合使得阀岛成为一个自动电动气动系统。举例来说,一个阀门回路可以与诊断功能和压力传感器结合在一起,并与上级控制器相连。基于目标应用,可选择适当的功能,并将其组合起来,以降低成本。

    另外,我们的总线阀岛还可以直接与分散式外围系统相连。这样,它们就可以进一步集成到高层控制和管理系统中。

    总线阀岛优势。

    相对于单自动阀,阀岛有一些显著的优点。他们不但能减少安装工作量,而且能降低成本。举例来说,控制大量的阀门功能,只需要一个集中气动的压缩空气供给系统。

    因为阀岛将多种阀门的通信和自动化功能整合到一个设备中,所以软件安装和编程就更容易了。举例来说,每个阀门的参数不需要单独设置,而是一起在网络中配置它们。

    许多诊断功能,如断线、短路监测或切换周期计数,也有助于优化系统的操作。从而能及时维修阀门,在出现故障时,能迅速的识别和排除故障。

    以上就是总线阀岛的相关内容。
